Kälteversorgung Campus Benjamin Franklin

Leistungen

• Kälteleistung ges. ca. 6,1 MW
• KTZ 1 ca. 3,9 MW
• KTZ 2 ca. 2,2 MW
• Umbau während des laufenden Betrieb
• Netzkopplung mit unterschiedlichen Betriebsdrücken
  • Sommernetz 2 bar
  • Winternetz 5 bar

Energiekonzept und fachtechnische Generalplanung

• KG 430 / 440 / 480
• Planung LPH 1-7
• Bauüberwachung LPH 8
• VOB/ TÜV- Abnahmen

Zurück

Auftraggeber

Charité Universitätsmedizin Berlin

Projektbeschreibung

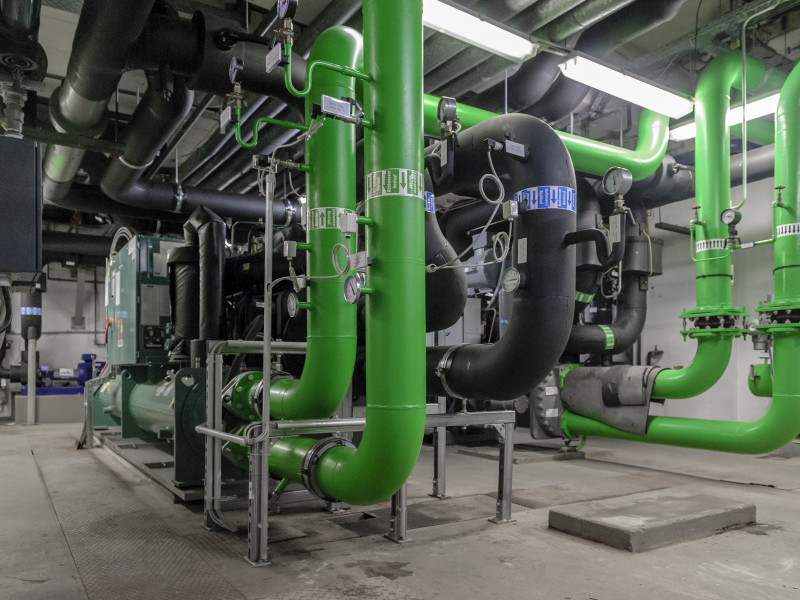

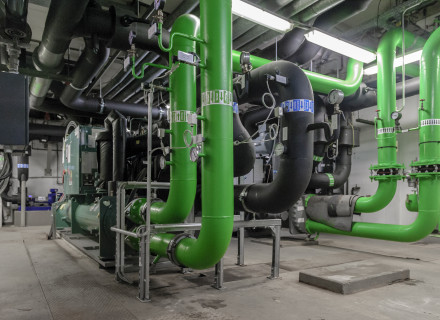

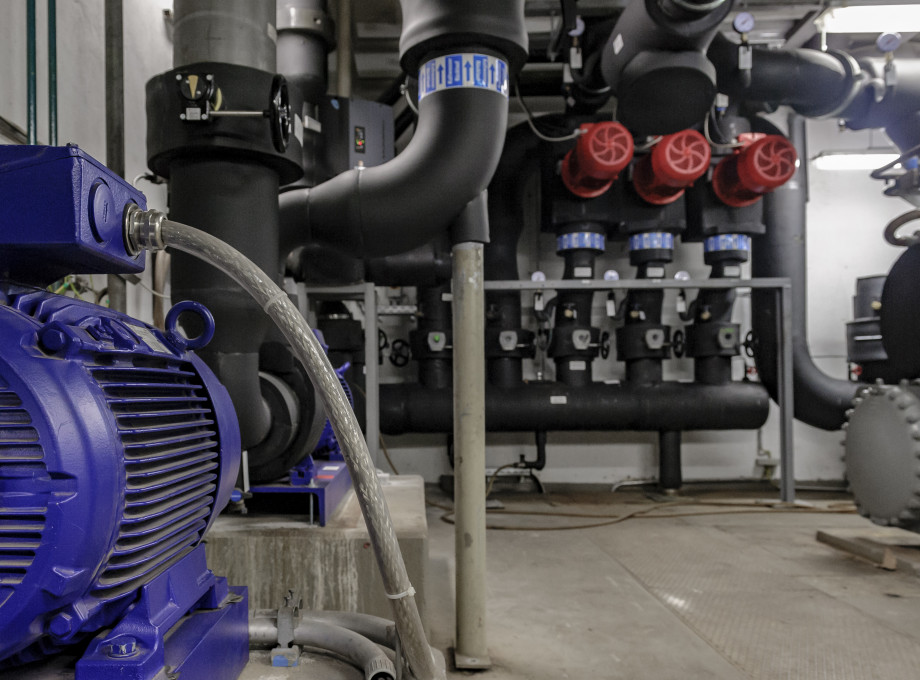

Am Standort Campus Benjamin Franklin (CBF) der Charité Universitätsmedizin Berlin wurden Modernisierungsmaßnahmen in den Bestandskältezentralen durchgeführt. Als Teil der Planungsleistung wurde vorab der tatsächliche Kältebedarf des CBF ermittelt, sodass ein bedarfsgerechtes Konzept entwickelt werden konnte. Dieses sah den Austausch einer Kompressionskältemaschine sowie die Reduzierung der Gesamtanzahl der Erzeugeranlagen am Campus vor. Für eine redundante Kälteversorgung wurden die beiden Bestandskältezentralen hydraulisch miteinander verbunden und die Regelung so angepasst, dass eine Versorgungssicherheit über den Verbund zu jeder Zeit gewährleistet werden kann. Durch die hydraulische Verbindung der beiden Kältezentralen können Redundanzleistungen in beiden Kältezentralen gemeinsam genutzt und damit eine Kältemaschine eingespart werden. Weitere Anpassungsmaßnahmen in der Hydraulik der Zentralen wurden zur Steigerung der Effizienz umgesetzt. Dazu wurde der Erzeuger- und Sekundärkaltwasserkreislauf hydraulische voneinander entkoppelt. Außerdem wurden mehrere Pumpen durch drehzahlgeregelte Pumpen ersetzt. Durch die hydraulische Entkopplung sollten die Betriebskosten gesenkt, sowie eine höhere Netz-Temperaturspreizung zwischen Vor- und Rücklaufwasser erreicht werden.

Kundenmeinung

...."Die Zusammenarbeit verläuft vertrauensvoll. Aufgrund der nachgewiesenen Kompetenz ist die a.v.e. Energieberatung und Planungsgesellschaft mittlerweile in einem Anschlussprojekt der zentralen Kälteversorgung im Campus Benjamin FrankIin Klinikum betraut."..
