Flexibles Kältenetz CVK

Leistungen

• Planung zum Umbau bestehende Kälteinfrastruktur in ein flexibles Ringnetz
• Kältering DN250-450 mit 3 Kältezentralen unterschiedlicher Erzeugungskapazität
• Hydraulisch entkoppelte Verbraucher mit bedarfsgerechten Primärlösungen
• Stufenweise Integration zukünftiger Kälteerzeuger und –verbraucher

GENERALFACHPLANUNG

• KG 430 / 440 / 480 / 540
• Bestandsanlyse und Konzeption
• Planung LPH 2 - 7
• Bauüberwachung LPH 8
• VOB-Abnahmen

Zurück

Auftraggeber

Charité FM

Projektbeschreibung

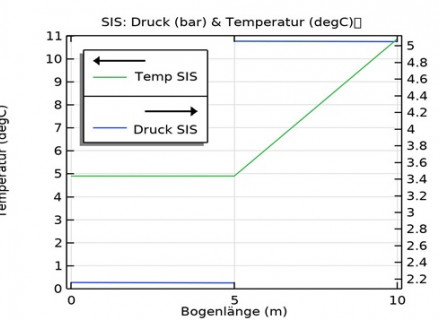

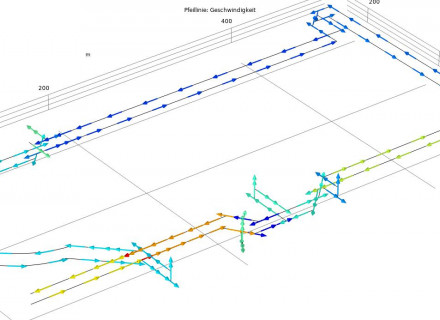

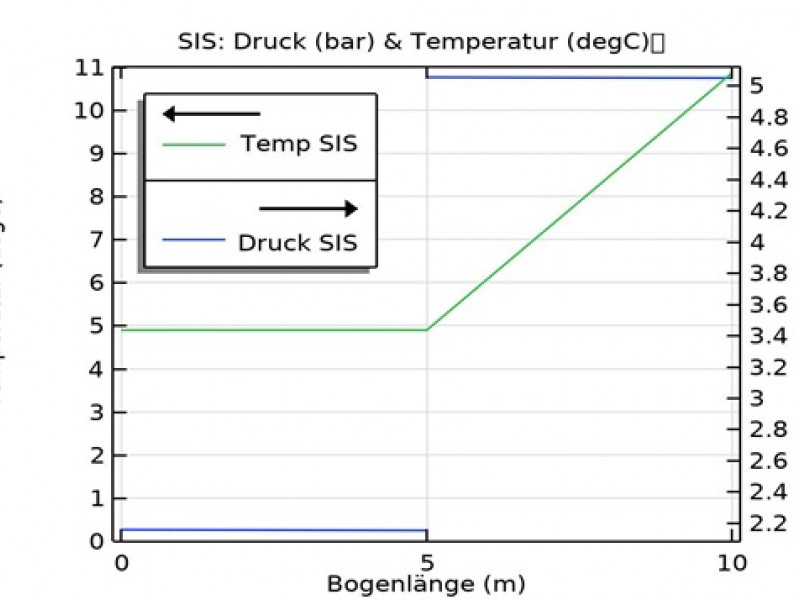

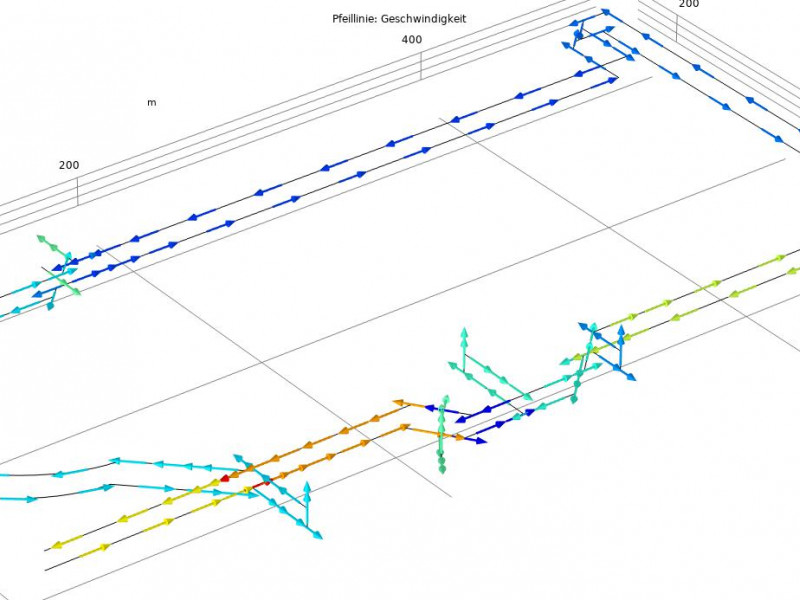

Die Charité zählt zu den größten Universitätskliniken Europas. Auf unterschiedliche Standorte verteilt forschen, heilen und lehren Ärzte und Wissenschaftler auf internationalem Spitzenniveau. Zur Sicherstellung dieses hohen medizinischen Standards muss die infrastrukturelle Medienversorgung mit den medizinischen Erweiterungsmaßnahmen mitwachsen. Innovation auf höchstem Niveau. Auf dem Campus Virchow Klinikum führen neben dem geplanten Deutschen Herzzentrum weitere Baumaßnahmen zu einem stetig steigenden Kältebedarf. Um dieser Bedarfsvariablität gerecht zu werden und gleichermaßen die Versorgungssicherheit sowie dem ökologischen Gedanken Rechnung zu tragen, haben wir im Rahmen der Planung ein flexibles Ringnetz konzipiert. Abhängig von diversen Lastsituationen ergeben sich innerhalb des komplexen Systems unterschiedliche hydraulische Bedingungen und Strömungszustände, welche sich auf die Dimensionierung des Ringes und der Primärpumpen auswirken und dementsprechend bewertet wurden. Die Analyse des Rings und die Auslegung der Komponenten wurden mit Hilfe einer rechnergestützten 1D-Strömungsimulation durchgeführt. So können zukünftig geplante Erweiterungen mit geringem Aufwand einfach integriert werden.

Kundenmeinung

... Eindrucksvolle Umsetzung des Leitmotivs "Integration und Austausch zwischen Erzeuger und Verbraucher"...
